一、项目背景

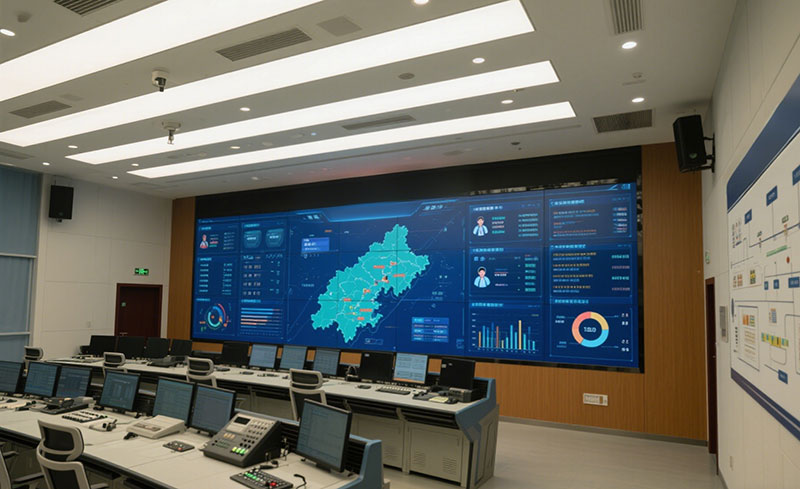

在当今复杂多变的社会环境下，政府应急指挥中心承担着应对各类突发事件、保障公共安全的重要职责。LED 显示屏系统作为应急指挥中心的核心显示设备，需为指挥决策提供清晰、准确、实时的信息展示，对提升应急响应效率和协同作战能力至关重要。

二、需求分析

1. 高清晰度显示：能够清晰呈现各类数据、图像和视频信息，包括地理信息系统（GIS）地图、监控视频画面等，确保指挥人员准确掌握现场情况。

1. 高可靠性：系统需具备 7×24 小时不间断运行能力，具备冗余设计，在关键部件出现故障时能自动切换，保障显示工作正常进行。

1. 快速响应：对信号源的切换和信息更新能做出快速响应，无明显延迟，满足应急指挥分秒必争的需求。

1. 可扩展性：便于后期根据业务发展和技术升级进行系统扩展，如增加显示屏数量、提升显示分辨率等。

1. 集中控制：实现对整个 LED 显示屏系统的集中管理和控制，包括开关机、亮度调节、信号切换等操作。

三、系统设计

（一）系统架构设计

1. 硬件架构

• 信号源层：包含多种类型的信号输入设备，如应急指挥中心的各类业务电脑、监控摄像头、视频会议终端、GIS 系统服务器等。这些设备产生的信号是 LED 显示屏展示内容的来源，涵盖了文字、图像、视频等丰富信息。

• 信号处理层：以图像拼接处理器为核心，搭配信号分配器。图像拼接处理器负责对来自不同信号源的信号进行采集、处理、拼接和分割。它能将多个低分辨率信号整合成一个高分辨率的显示画面，或者将单个信号在显示屏上以不同的窗口形式展示，实现整屏显示、单屏显示、任意开窗、漫游等功能。信号分配器则将一路信号复制成多路相同信号，分发到不同的显示设备或信号处理设备，确保信号能同步传输到各个需要的环节，保障多屏显示的一致性 。

• 显示层：采用室内小间距 LED 显示屏，由多个显示模组组成。每个显示模组选用优质灯珠，具备高分辨率、高亮度均匀性和高对比度的特点，可满足近距离观看和精细图像显示需求。模组结构设计合理，便于安装、维护和更换。多个显示模组拼接成完整的大屏，为指挥人员提供直观、清晰的信息展示界面。

• 控制层：由发送卡和接收卡组成。发送卡负责将计算机或其他信号源的信号转换为适合 LED 显示屏显示的格式，并发送到接收卡。高性能的发送卡支持多信号输入和高分辨率输出。接收卡安装在显示屏箱体内部，接收发送卡传来的信号，驱动 LED 灯珠显示图像。接收卡具备逐点校正功能，可提升显示屏的显示效果一致性。

• 供电层：开关电源为 LED 显示屏提供稳定的直流电源，选用高效率、高可靠性的开关电源，具备过压保护、过流保护、短路保护等功能。重要部件采用冗余电源配置，当主电源出现故障时，备用电源能自动投入工作，确保系统不间断运行。

2. 软件架构

• 操作系统：选用稳定可靠的 Windows Server 或 Linux 操作系统，为整个软件系统提供基础运行环境，确保系统的稳定性和兼容性，支持多任务处理，满足应急指挥中心复杂业务的运行需求。

• 控制软件：具备友好的操作界面，支持实时预览、信号切换、画面拼接、亮度调节等功能。通过控制软件，操作人员可以方便地对显示屏系统进行全面控制和管理，实现对不同信号源的灵活调用和显示布局的自由调整。

• 数据管理软件：负责对信号源数据进行管理和存储，包括数据的分类、索引、备份等。在应急指挥场景下，能够快速检索和调用相关数据，为指挥决策提供数据支持。同时，具备数据安全防护功能，防止数据泄露和非法访问。

• 接口软件：实现 LED 显示屏系统与应急指挥中心其他业务系统（如应急指挥调度系统、视频会议系统等）的对接，确保信息的互联互通，使 LED 显示屏能够展示来自其他系统的关键信息，提升应急指挥的协同效率。

1. 显示屏选型
   • 室内小间距 LED 显示屏：采用 P1.5 - P2.5 间距的产品，具有高分辨率、高亮度均匀性和高对比度等优点，可满足近距离观看和精细图像显示需求。
   • 显示模组：选用优质灯珠，确保色彩还原度高、寿命长。模组结构设计合理，便于安装、维护和更换。

1. 控制系统
   • 发送卡：负责将计算机或其他信号源的信号转换为适合 LED 显示屏显示的格式，并发送到接收卡。选用高性能发送卡，支持多信号输入和高分辨率输出。
   • 接收卡：安装在显示屏箱体内部，接收发送卡传来的信号，驱动 LED 灯珠显示图像。接收卡具备逐点校正功能，可提升显示屏的显示效果一致性。
   • 控制软件：具备友好的操作界面，支持实时预览、信号切换、画面拼接、亮度调节等功能，可实现对显示屏系统的全面控制和管理。

1. 信号处理系统
   • 图像拼接处理器：支持多种信号输入，如 HDMI、DVI、VGA、SDI 等，可对输入信号进行实时处理、拼接和分割，实现整屏显示、单屏显示、任意开窗、漫游等功能。
   • 信号分配器：将一路信号复制成多路相同信号，分别输出到不同的显示设备或信号处理设备，确保信号的稳定传输和多屏同步显示。

1. 供电系统
   • 开关电源：为 LED 显示屏提供稳定的直流电源，选用高效率、高可靠性的开关电源，具备过压保护、过流保护、短路保护等功能。
   • 冗余电源设计：重要部件采用冗余电源配置，当主电源出现故障时，备用电源能自动投入工作，确保系统不间断运行。

四、系统安装与调试

1. 安装：严格按照显示屏安装手册进行操作，确保显示屏安装平整、牢固，布线规范整齐。安装过程中注意保护显示屏和其他设备，避免造成损坏。
2. 调试：完成安装后，对显示屏系统进行全面调试，包括亮度、对比度、色彩校正、图像拼接效果、信号切换等参数的调试，确保系统显示效果达到最佳状态。
